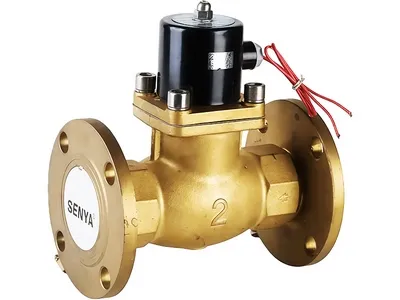

Serie USF Válvula solenoide de latón de 2/2 vías
- Operada por piloto, normalmente cerrada
- Tamaño del puerto: 1/2"–2" (bridado)
- Temperatura del fluido: -5°C a 180°C
- Presión de operación: 0.07–1.6MPa
- Medios: aceite caliente, agua caliente, vapor
La serie USF es una válvula solenoide diseñada específicamente para entornos de vapor a alta temperatura. Incorpora un émbolo con un sistema de guía bidireccional que evita la deformación o adherencia en condiciones de calor extremo, manteniendo una alineación precisa y un sellado fiable. La bobina con carcasa metálica proporciona una excelente disipación del calor, y las conexiones bridadas cumplen con las normas de tuberías industriales para una instalación segura. Al abordar los problemas comunes de falla en las válvulas solenoides de alta temperatura, esta válvula ofrece mayor durabilidad, mayor vida útil y un funcionamiento estable en condiciones continuas de alta temperatura.
- La estructura del émbolo con anillos de sellado de PTFE superior e inferior resiste la deformación por altas temperaturas y garantiza un sellado fiable a largo plazo.
- El sistema de guía bidireccional permite un movimiento suave del pistón y evita que se atasque por fluctuaciones de calor.
- El diseño de parte superior abierta facilita la inspección y el mantenimiento de los componentes internos.
- El diseño de campo magnético de alto voltaje con estructura de holgura autoequilibrada mejora la estabilidad operativa a altas temperaturas.
Esta válvula solenoide se utiliza principalmente en sistemas de distribución de vapor en entornos industriales de alta temperatura que requieren un cierre y control confiables de vapor saturado o de alta temperatura, como:
- Equipos de esterilización farmacéutica
- Maquinaria para el procesamiento de alimentos
- Equipos de secado industrial

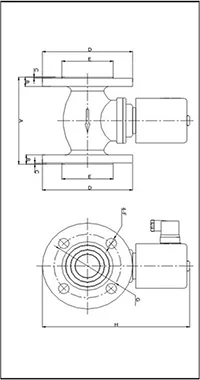

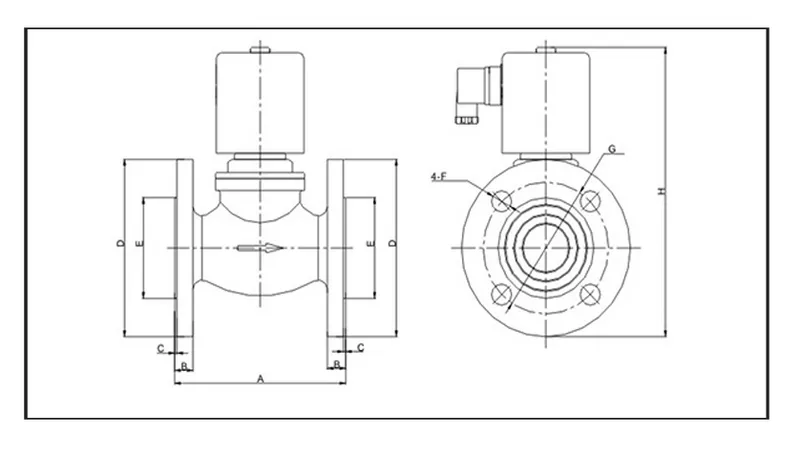

| Modelo | A | B | C | D | E | N-F | G | H |
|
|
81 | 12 | 2 | 102 | 56 | 4-14 | 75 | 145 |
|
|
81 | 12 | 2 | 102 | 56 | 4-14 | 75 | 148 |
|
|
91 | 12 | 2 | 115 | 65 | 4-18 | 85 | 156 |
|
|
113 | 16 | 2 | 140 | 78 | 4-18 | 100 | 185 |
|
|
113 | 16 | 2 | 148 | 65 | 4-18 | 110 | 183 |
|
|
168 | 16 | 2 | 165 | 78 | 4-18 | 125 | 216 |
| Nota: Las válvulas se pueden montar en cualquier posición a menos que se especifiquen restricciones de instalación. | ||||||||
| Categoría |
|
||
| Modo de funcionamiento | Operado por piloto | Tamaño del puerto | 1/2"–2" bridado |
| Serie | USF | Función | Normalmente cerrado (NC) |
| Material del cuerpo | Latón | Cableado | Cables voladores |
| Método de control | Válvula solenoide | Nivel de protección | IP43 |
| Presión de funcionamiento | 0.07-1.6MPa | Montaje | Se requiere soporte |
| Material de sellado | PTFE | Método de instalación recomendado | Horizontalmente |
| Temperatura del fluido | -5℃ a 180℃ | Conexión | Bridado |
-
El mecanizado de precisión automatizado garantiza que cada componente se fabrique según especificaciones exactas, lo que prolongará la vida útil del producto.
-
El mecanizado de precisión de la válvula solenoide proporciona un corte automático de alta precisión. El mecanizado de 5 ejes, combinado con un pulido superficial de alta precisión, garantiza una concentricidad excepcional y una respuesta de hasta milisegundos.
-
Equipo de detección de alta/baja presión totalmente automático para detectar la hermeticidad de la válvula solenoide con alta precisión.
-
Prueba de fugas utilizando el método de inmersión en agua para garantizar cero fugas durante el funcionamiento continuo.
-
Cada válvula solenoide se somete a una prueba de salida de aire sumergiéndola en agua para garantizar cero fugas y un sellado confiable.
- Estricto control de calidad: Cada válvula se somete a 30 inspecciones de calidad, desde la materia prima hasta el producto final.
- Entrega rápida: Entrega rápida con un inventario suficiente de productos semiacabados para cumplir con pedidos urgentes.
- Válvula rentable: Ingeniería optimizada que ofrece la mejor relación calidad-precio en la industria.
