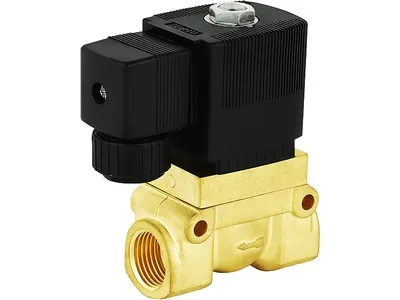

Serie 5404 Válvula solenoide de latón de 2/2 vías
- Operado por piloto, normalmente cerrado
- Tamaño del puerto: 1/4"–1"
- Temperatura del fluido: 150°C (180°C opcional)
- Presión de operación: 0.5–5.0MPa
- Medios: aire, agua, aceite, gas, vapor
La válvula solenoide piloto de alta presión serie 5404 está diseñada para una presión de operación de 0.5 a 50 bar, ofreciendo una excelente resistencia a la presión y la temperatura. Esta válvula cuenta con una estructura de pistón piloto con sellado de PTFE para una respuesta rápida, un funcionamiento estable, un rendimiento eficaz con medios corrosivos y ciclos continuos de alta intensidad. Su diseño robusto y modular combina un alto caudal y un control preciso, a la vez que reduce significativamente la frecuencia de mantenimiento y los costos operativos generales.
- Admite un amplio rango de presión (0.5–50 bar) con respuesta rápida y gran resistencia a la presión.
- Su diseño modular permite la sustitución rápida de componentes clave y reduce el tiempo de inactividad, requiriendo únicamente un mantenimiento sencillo.
- Canal de flujo optimizado para alto caudal y baja pérdida de presión, apto para gases, vapor y diversos medios corrosivos.
- Estructura compacta y duradera con múltiples opciones de rosca (NPT/BSPP/SAE) y tamaño de puerto DN25, ideal para funcionamiento continuo a alta presión.
- El diseño de holgura de pistón equilibrada mejora la fiabilidad a altas temperaturas y permite su uso como válvula de seguridad para compresores.
Esta válvula solenoide de 2 vías proporciona un control fiable de medios corrosivos a alta presión, así como de gases y vapor a alta temperatura (≤150°C/opcional 180°C). Es adecuada para:
- Sistemas hidráulicos
- Equipos de procesamiento de petróleo y gas
- Unidades de inyección de productos químicos
- Hidrolimpiadoras de alta presión
- Sistemas de control de flujo para automatización industrial
- Sistemas de alivio de presión de seguridad para compresores

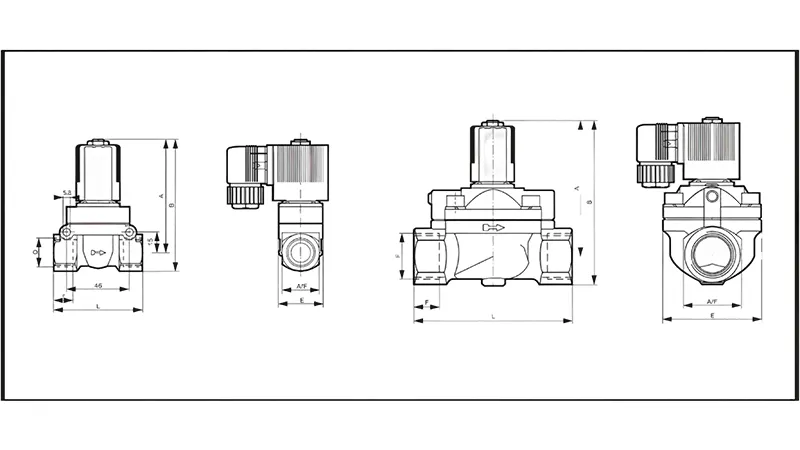

| Modelo | Tamaño del puerto | Orificio | A | B | F | E | L | A/F |
|
|
1/2" | 12.0 | 84 | 98 | 13 | 32 | 63.5 | 28 |
|
|
1/2" | 15.0 | 75 | 89 | 13 | 32 | 63.5 | 28 |
|
|
3/4" | 20.0 | 125 | 125 | 16 | 60 | 91 | 41 |
|
|
1" | 25.0 | 125 | 125 | 16 | 60 | 91 | 41 |
| Categoría |
|
||
| Modo de funcionamiento | Operado por piloto | Tamaño del puerto | 1/4"–1" |
| Serie | 5404 | Función | Normalmente cerrado (NC) |
| Material del cuerpo | Latón | Cableado | Conector DIN |
| Método de control | Válvula solenoide | Nivel de protección | IP65/IP67 |
| Presión de funcionamiento | 0.5–5.0MPa | Montaje | Se requiere soporte |
| Material de sellado | PTFE | Método de instalación recomendado | Horizontalmente |
| Temperatura del fluido | 150℃ | Opciones de roscado | Rosca BSP, NPT |
-
El mecanizado de precisión automatizado garantiza que cada componente se fabrique según especificaciones exactas, lo que prolongará la vida útil del producto.
-
El mecanizado de precisión de la válvula solenoide proporciona un corte automático de alta precisión. El mecanizado de 5 ejes, combinado con un pulido superficial de alta precisión, garantiza una concentricidad excepcional y una respuesta de hasta milisegundos.
-
Equipo de detección de alta/baja presión totalmente automático para detectar la hermeticidad de la válvula solenoide con alta precisión.
-
Prueba de fugas utilizando el método de inmersión en agua para garantizar cero fugas durante el funcionamiento continuo.
-
Cada válvula solenoide se somete a una prueba de salida de aire sumergiéndola en agua para garantizar cero fugas y un sellado confiable.
- Estricto control de calidad: Cada válvula se somete a 30 inspecciones de calidad, desde la materia prima hasta el producto final.
- Entrega rápida: Entrega rápida con un inventario suficiente de productos semiacabados para cumplir con pedidos urgentes.
- Válvula rentable: Ingeniería optimizada que ofrece la mejor relación calidad-precio en la industria.
