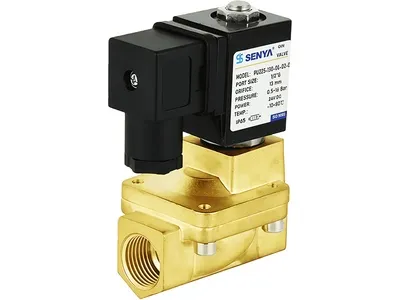

Serie PU225 Válvula solenoide de latón de 2/2 vías
- Operado por piloto, normalmente cerrado
- Tamaño del puerto: 1/8"–2"
- Temperatura del fluido: -5°C a 80°C (-5°C a 120°C)
- Presión de operación: 0.5–1.6MPa
- Medios: aire, agua, aceite, gas
La serie PU225 es una válvula solenoide de 2/2 vías de alto rendimiento diseñada para entornos industriales exigentes. Fabricada con un robusto cuerpo de latón, opera en un amplio rango de presión de 0.5 a 16 bar. En su interior, un innovador diafragma reforzado con acero inoxidable 316 y un sistema de resorte equilibrado con precisión mejoran considerablemente la resistencia a la fatiga, prolongando su vida útil hasta un millón de operaciones. La válvula ofrece un excelente sellado y un funcionamiento estable, lo que la hace ideal para sistemas de control de fluidos de media y baja presión.
- Estructura de accionamiento piloto adecuada para condiciones de presión media y baja de hasta 16 bar, con una bobina opcional de alta potencia de 20 W para un funcionamiento continuo y energéticamente eficiente.
- Diafragma reforzado de acero inoxidable 316 que ofrece una excelente resistencia a la fatiga y una larga vida útil (800,000–1,000,000 de ciclos).
- El duradero cuerpo de latón 58-3 resiste eficazmente la corrosión y la deformación, mientras que el mecanismo de resorte equilibrado dinámicamente garantiza un funcionamiento continuo y un sellado hermético.
- El conducto de flujo optimizado reduce la pérdida de presión, admite fluidos con trazas de impurezas y permite un alto rendimiento de caudal.
- Múltiples opciones de sellado (p. ej., NBR, EPDM y Viton) y conexiones eléctricas según la norma DIN para cumplir con diversos requisitos de fluidos y protección.
- Cumple con las normas internacionales, con intervalos de mantenimiento prolongados que reducen eficazmente el coste operativo general del sistema.
Esta válvula solenoide se utiliza principalmente en sistemas de control de automatización industrial en entornos que manejan agua, aire, aceite y medios ligeramente corrosivos. Es especialmente adecuada para aplicaciones de media y baja presión, como:
- Sistemas de tratamiento de agua
- Equipos de proceso
- Compresores de aire
- Bombas de agua
- Lavado de autos
- Equipos de lavandería

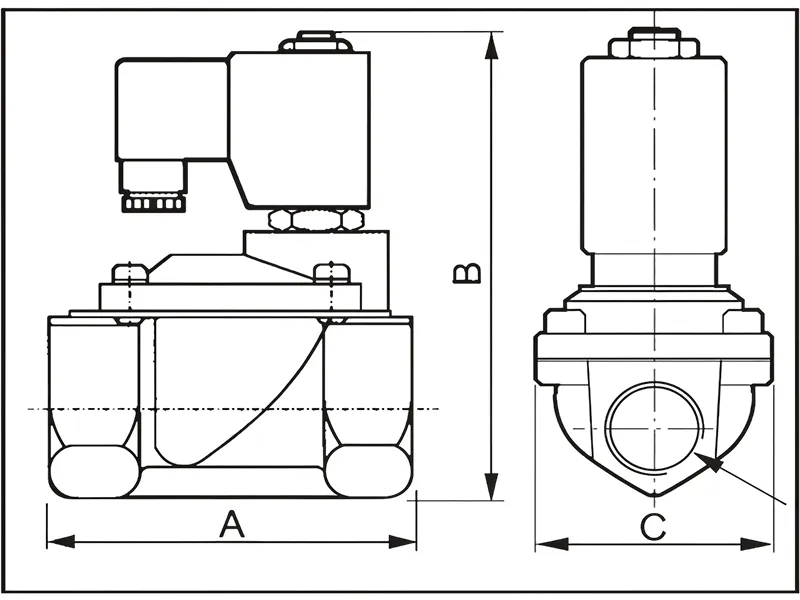

| Modelo | Tamaño del puerto | A | B | C |
|
|
3/8" | 67.5 | 106 | 48 |
|
|
1/2" | 67.5 | 106 | 48 |
|
|
3/4" | 75 | 112 | 58 |
|
|
1" | 96 | 124.5 | 70 |
|
|
1/4" | 130 | 139 | 97 |
|
|
11/2" | 130 | 139 | 97 |
|
|
2" | 161 | 160.5 | 112 |
*Nota: La serie SPU tiene las mismas especificaciones dimensionales que la serie PU.
| Categoría | Consulta | ||
| Modo de funcionamiento | Operado por piloto | Tamaño del puerto | 1/8"–2" |
| Serie | PU225 | Función | Normalmente cerrado (NC) |
| Material del cuerpo | Latón | Cableado | Conector DIN |
| Método de control | Válvula solenoide | Nivel de protección | IP65/IP67 |
| Presión de funcionamiento | 0.05–1.6MPa | Montaje | Se requiere soporte |
| Material de sellado | NBR, EPDM, Vitón | Método de instalación recomendado | Horizontalmente |
| Temperatura del fluido | -5°C a 80°C (-5℃ a 120℃) | Opciones de roscado | Rosca BSP, NPT |
-
El mecanizado de precisión automatizado garantiza que cada componente se fabrique según especificaciones exactas, lo que prolongará la vida útil del producto.
-
El mecanizado de precisión de la válvula solenoide proporciona un corte automático de alta precisión. El mecanizado de 5 ejes, combinado con un pulido superficial de alta precisión, garantiza una concentricidad excepcional y una respuesta de hasta milisegundos.
-
Equipo de detección de alta/baja presión totalmente automático para detectar la hermeticidad de la válvula solenoide con alta precisión.
-
Prueba de fugas utilizando el método de inmersión en agua para garantizar cero fugas durante el funcionamiento continuo.
-
Cada válvula solenoide se somete a una prueba de salida de aire sumergiéndola en agua para garantizar cero fugas y un sellado confiable.
- Estricto control de calidad: Cada válvula se somete a 30 inspecciones de calidad, desde la materia prima hasta el producto final.
- Entrega rápida: Entrega rápida con un inventario suficiente de productos semiacabados para cumplir con pedidos urgentes.
- Válvula rentable: Ingeniería optimizada que ofrece la mejor relación calidad-precio en la industria.
