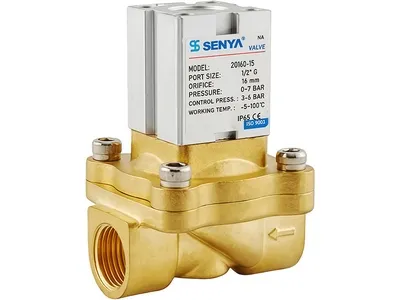

Serie 2Q
Válvula neumática de latón de 2/2 vías
- Acción directa, doble acción
- Tamaño del puerto: 3/8"–2"
- Temperatura del fluido: -5°C a 180°C
- Presión de operación: 0–1.0MPa
- Medios: aire, agua, aceite, gas
La válvula de control neumático Serie 2Q se utiliza en una amplia gama de industrias, como petróleo y gas, procesamiento químico, minería, metalurgia, petroquímica, farmacéutica, procesamiento de alimentos, limpieza industrial, pintura en aerosol automotriz y otras industrias de maquinaria general. Esta válvula está diseñada para aplicaciones a prueba de explosiones, resistentes a la corrosión y en un amplio rango de temperaturas (de –10 °C a 180 °C), y ofrece un rendimiento confiable incluso en entornos con espacio limitado donde las válvulas eléctricas tradicionales no cumplen con los requisitos de seguridad o rendimiento.
Características
- Accionamiento neumático intrínsecamente seguro, sin entrada eléctrica, lo que elimina por completo el riesgo de chispas.
- El vástago y el pistón de la válvula recubiertos de PTFE proporcionan una excelente resistencia a la corrosión en medios corrosivos (p. ej., agua, gas, líquido).
- Diseño compacto del actuador, entre un 30% y un 50% más pequeño que productos similares, lo que ahorra espacio de instalación.
- Su diseño modular permite un desmontaje rápido y sin herramientas, y la sustitución rápida del actuador en un minuto.
- El arranque a baja presión con alta sensibilidad garantiza un sellado excelente y una instalación flexible en cualquier dirección de flujo.
- Disponible en configuraciones de doble efecto o retorno por resorte (efecto simple) para satisfacer diferentes requisitos de seguridad.
- La trayectoria de flujo optimizada y el mecanizado de precisión garantizan una respuesta estable en todo el rango de presión y una mayor vida útil.

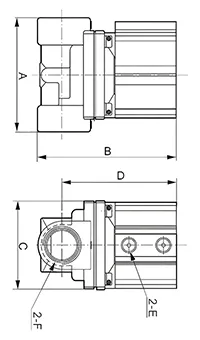

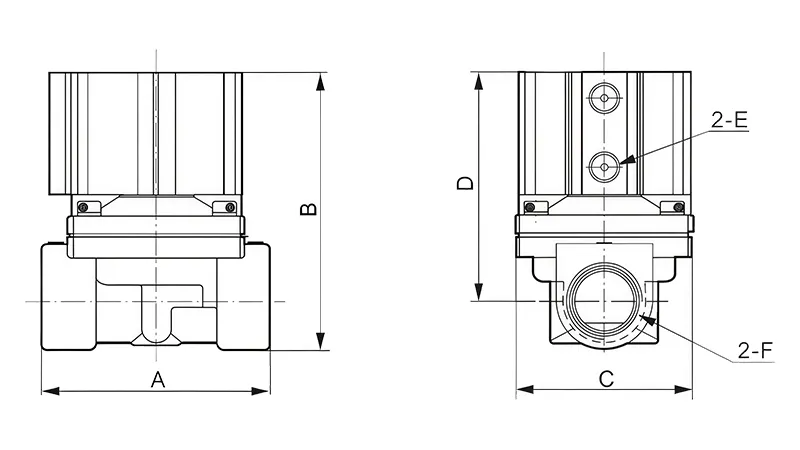

Dimensiones (mm)
| Modelo | A | B | C | D | E | K (G) |
|
|
66 | 83 | 57 | 70.5 | M5 | 1/4" |
|
|
66 | 83 | 57 | 70.5 | M5 | 1/2" |
|
|
92 | 108 | 78 | 87.5 | 1/8" | 3/4" |
|
|
92 | 108 | 78 | 87.5 | 1/8" | 1" |
|
|
125 | 125 | 95 | 100.5 | 1/4" | 11/4" |
|
|
125 | 131 | 95 | 102.5 | 1/4" | 11/2" |
|
|
168 | 152 | 125 | 117 | 1/4" | 2" |
Especificaciones
| Categoría |
|
||
| Modo de funcionamiento | Acción directa | Tamaño del puerto | 3/8"–2" |
| Serie | 2Q | Función | Doble acción |
| Material del cuerpo | Latón | Cableado | Ninguno |
| Método de control | Control neumático | Nivel de protección | IP65 |
| Presión de funcionamiento | 0-1.0MPa | Montaje | Se requiere soporte |
| Material de sellado | PTFE | Método de instalación recomendado | Horizontalmente |
| Temperatura del fluido | -5℃ a 180℃ | Opciones de roscado | Rosca BSP, NPT |
