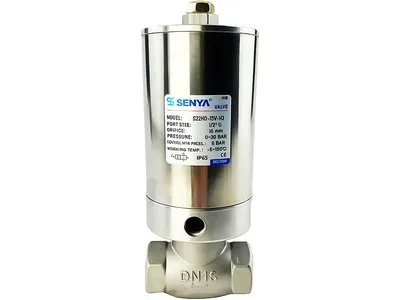

Serie S22HD
Válvula neumática de 2/2 vías de acero inoxidable
- Acción directa, doble acción
- Tamaño del puerto: 1/8"–2"
- Temperatura del fluido: -5°C a 80°C (120°C opcional)
- Presión de operación: 0–3.0MPa
- Medios: aire, agua, aceite, gas, vapor
La válvula neumática serie S22HD es una válvula de control neumático de seguridad diseñada específicamente para entornos peligrosos. Su cuerpo de acero inoxidable ofrece múltiples presiones nominales en una estructura compacta y duradera. Gracias a su accionamiento neumático, elimina por completo el riesgo de ignición eléctrica. La válvula neumática se sometió a un mecanizado de precisión y tecnología de sellado multicapa, lo que garantiza una alta fiabilidad y una larga vida útil incluso en condiciones adversas.
Características
- Cuerpo de válvula disponible en acero inoxidable 304 o 316, que proporciona una resistencia superior a ácidos, álcalis y altas temperaturas.
- Ofrece tres opciones de rango de presión para una adaptación precisa al sistema: 0-10 bar, 0-20 bar y 0-30 bar.
- Su diseño estructural compacto permite su instalación en espacios reducidos sin comprometer el caudal ni la velocidad de respuesta.
- Su avanzado sistema de sellado evita la intrusión de fluidos y admite múltiples materiales de sellado (p. ej., NBR y PTFE) para diferentes medios.
- Diseñada con una estructura simple y fiable, para un fácil mantenimiento, una larga vida útil y una operación continua a largo plazo.
Aplicaciones
Esta válvula neumática está diseñada para cumplir con los estándares de resistencia a explosiones y ambientales. Es adecuada para entornos peligrosos que contienen medios inflamables o explosivos, como:
- Equipos para petróleo y gas
- Plantas químicas
- Maquinaria minera
- Sistemas de manejo de combustible
- Estaciones de GNL
- Instalaciones petroquímicas

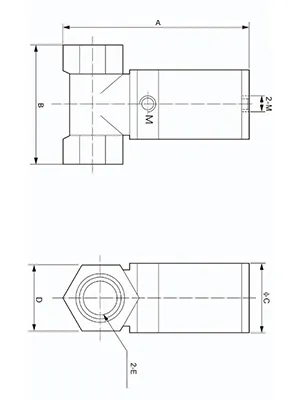

Dimensiones (mm)
| Tamaño del puerto | A | B | C | D | E | M |
| 1/4" (1/8") | 98 | 45 | 28 | 24 | 1/4" (1/8") | 1/8" |
| 3/8" | 98 | 45 | 28 | 24 | 3/8" | 1/8" |
| 1/2" | 108 | 55 | 32 | 27 | 1/2" | 1/8" |
| 3/4" | 112 | 65 | 32 | 33 | 3/4" | 1/8" |
| 1" | 136 | 75 | 38 | 42 | 1" | 1/8" |
| 1"-1/4" | 156 | 85 | 55 | 49 | 1-1/4" | 1/8" |
| 1"-1/2" | 167 | 99 | 55 | 57 | 1-1/2" | 1/8" |
| 2" | 192 | 115 | 68 | 68 | 2" | 1/8" |
Especificaciones
| Categoría |
|
||
| Modo de funcionamiento | Acción directa | Tamaño del puerto | 1/8"–2" |
| Serie | S22HD | Función | Doble acción / normalmente cerrado (NC) |
| Material del cuerpo | SUS304 (316 opcional) | Cableado | Ninguno |
| Método de control | Control neumático | Nivel de protección | IP65 |
| Presión de funcionamiento | 0–3.0MPa | Montaje | Se requiere soporte |
| Material de sellado | NBR, PTFE | Método de instalación recomendado | Horizontalmente |
| Temperatura del fluido | -5°C a 80°C (120℃ opcional) | Opciones de roscado | Rosca BSP, NPT |
¿Por qué elegir SENYA?
- Alta rentabilidad: La producción en masa reduce los costos, ahorrando entre un 30% y un 50% en comparación con las marcas importadas.
- Personalización flexible: SENYA le ofrece desarrollo de dibujos/muestras para cumplir con requisitos personalizados (por ejemplo, a prueba de altas temperaturas o explosiones).
- Soporte de inspección de fábrica: Los clientes pueden visitar nuestras instalaciones de producción y observar nuestro proceso de producción y procedimientos de control de calidad para verificar nuestras capacidades de primera mano.
